Geluidsisolatie van een Brussels huis verdeeld in appartementen

Welke premies zijn er voor geluidsisolatie?

Er zijn 45 premies beschikbaar voor renovatie- en besparingswerkzaamheden. Ontdek een overzicht van alle beschikbare premies, kredieten en subsidies in onze Samenvatting van de Premies.

RENOLUTION-premies

Sinds 1 januari 2022 zijn de Energiepremies en de premies voor de renovatie van het woonmilieu en de verfraaiing van gevels samengevoegd tot één systeem.

Raadpleeg de RENOLUTION-premies

Te volgen regels bij de verdeling van een eengezinswoning in verschillende woningen

Ons advies “Brandpreventiemaatregelen bij de verdeling van een Brussels huis” bevat de voornaamste reglementaire aspecten van de verdeling.

Stedenbouw

Adviezen

Welke brandpreventiemaatregelen moeten worden toegepast bij de verdeling van een huis?

Samengevat moet men:

• een stedenbouwkundige vergunning aanvragen voor bestemmingswijziging;
• het advies van de dienst Preventie van de DBDMH (Dienst voor Brandbestrijding en Dringende Medische Hulp van het Brussels Hoofdstedelijk Gewest) bij het dossier van de aanvraag voor een stedenbouwkundige vergunning voegen;
• de regelgeving van het GSV (Gewestelijke Stedenbouwkundige Vergunning) voor elke gecreëerde woning naleven;
• beroep doen op een architect als het project wijzigingen van de gevel of van draagelementen voorziet;
• de EPB (Energieprestatie van Gebouwen)-eisen naleven bij wijziging van de gebouwschil;
• het AREI (Algemeen Reglement op de Elektrische Installaties) en de geldende normen voor gasinstallaties naleven.

Wat is de akoestische norm?

Elke woning waarvoor een aanvraag tot stedenbouwkundige vergunning nodig is, wordt geacht de nationale norm NBN S01-400-1 : “Akoestische criteria voor woongebouwen” (2008) na te leven.

Is dit een wettelijke verplichting?

Inderdaad, deze norm heeft een vrijwillig karakter. De normen worden juridisch echter beschouwd als regels van de kunst of als goede praktijk. Bij klachten of conflicten beroepen de magistraten zich op de normen.

Bovendien heeft het Brussels Gewest zijn eigen normen die een juridische
waarde hebben. Ze bepalen de maximaal toelaatbare overschrijdingen voor achtergrondlawaai. Als het gebouw onvoldoende geïsoleerd is, worden de Brusselse normen zelden nageleefd en het vervolg van de procedure baseert zich op de nationale norm.

Noteer dat volgens de psycho-akoestische onderzoeken het normale comfort van
de norm slechts voor 70 % van de bevolking voldoet, wat niet erg ambitieus is. Het verhoogde comfortniveau van de norm voldoet voor 90 % van de bevolking. Een slecht geïsoleerde woning is moeilijk te verkopen of te verhuren, en het naleven van het verhoogde comfortniveau is een verkoopsargument van grote waarde.

Wat zegt de norm?

Ze bepaalt de eisen waaraan moet voldaan worden inzake de isolatie tegen luchtgeluiden en contactgeluiden, de gevelisolatie, het lawaai van technische uitrustingen en de nagalmbeheersing in gemeenschappelijke ruimten.

Ze legt de aanvaardbare geluidsniveaus vast. De naleving van de norm wordt gecontroleerd door middel van maatregelen ter plaatse: geluidsbronnen waarvan alle kenmerken gekend zijn worden in de ruimten van het bovenste appartement geplaatst, de geluidsniveaus worden gemeten in het benedenappartement.

Luchtgeluiden

Contactgeluiden

Maximumgeluidsniveaus voor technische installaties

Hoe is de vloerstructuur gemaakt?

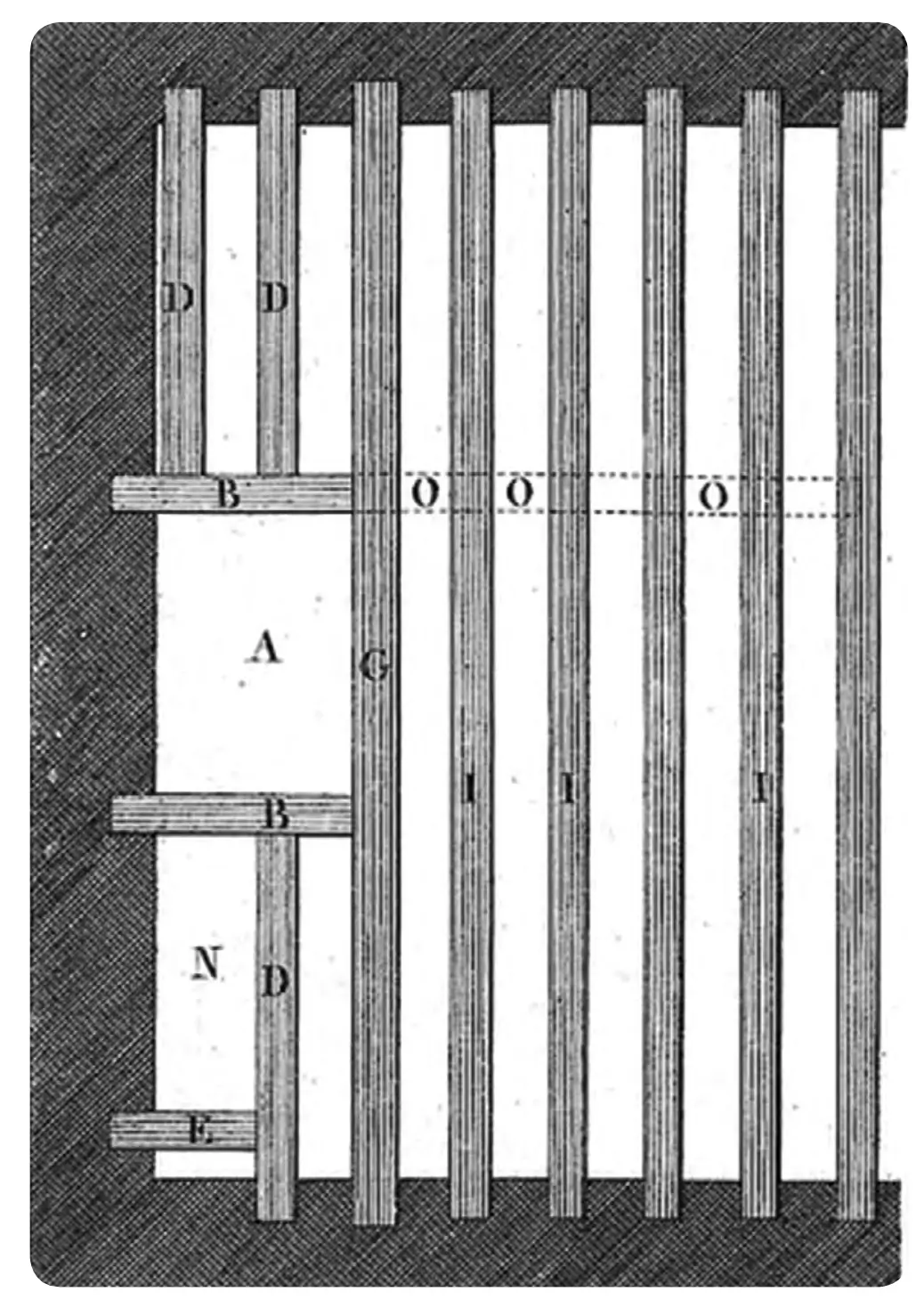

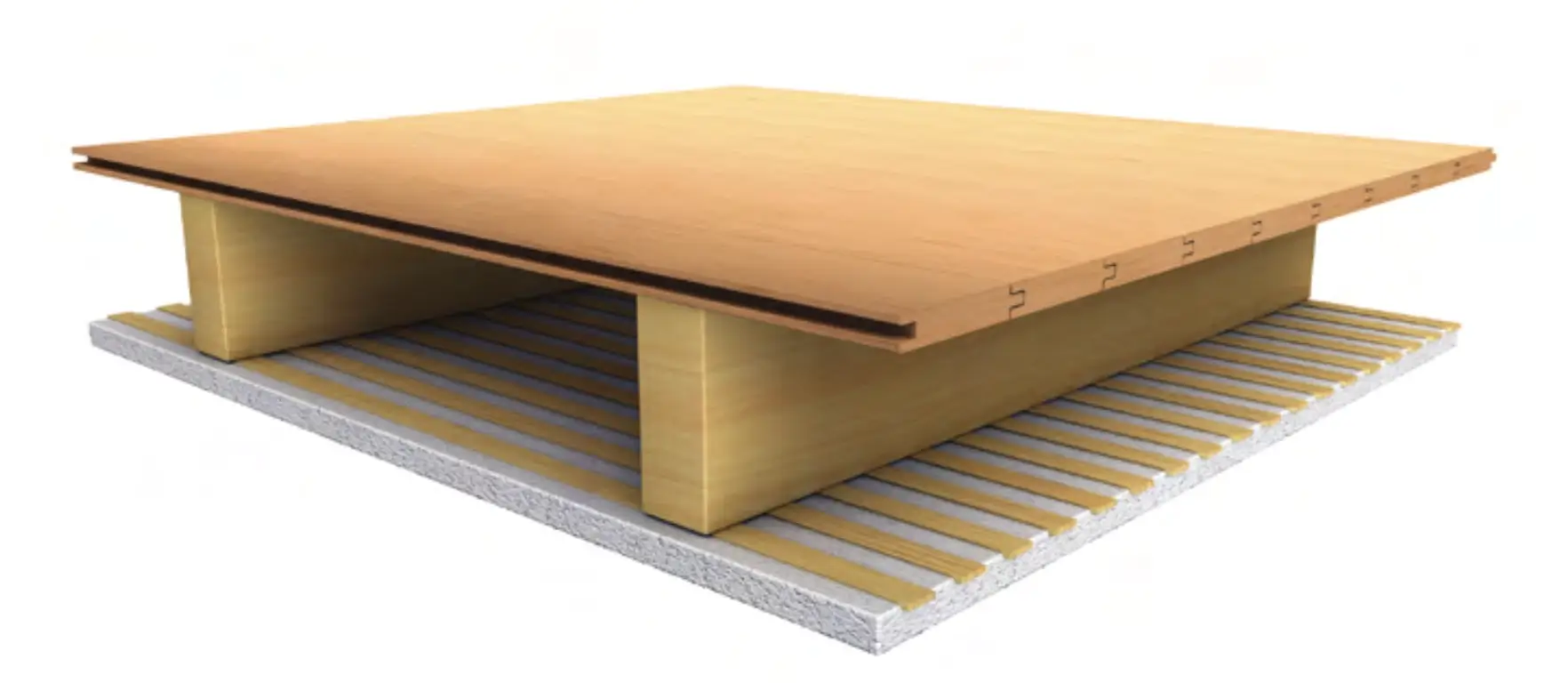

De structuur van de meeste vloeren van de Brusselse huizen is samengesteld uit houten balken die in de muren verankerd zijn.

De planken van de parketvloer worden op de balken genageld; het plafond wordt er rechtstreeks aan vastgemaakt. Traditioneel werd een latwerk op het onderste deel van de balken genageld, en daarna bedekt met een dikke pleisterlaag van gladgestreken pleisterkalk en dikwijls versierd met sierlijsten.

Trampoline-effect

Opgelet, de oude vloeren zijn niet altijd zeer stijf. Als de vloer oscilleert onder een impuls (“trampoline-effect”), is zijn stijfheid onvoldoende en moet deze verbeterd worden, zoniet komen de resultaten van elke akoestische ingreep in het gedrang. Gewoonlijk verstevigt men de balken door er met schroefbouten nieuwe houtstukken aan te bevestigen. Controleer evenwel of de balken niet rot zijn of verzwakt door insecten ter hoogte van de verankeringsplaats in de muren.

Geluidsisolatie: welke techniek moet gebruikt worden?

Alle geluidsisolatietechnieken zijn erop gericht om geluidsgolven te dempen door het vermijden van starre contacten tussen de materialen. De technieken zijn gebaseerd op de grote principes van de massawet en het massa-veer-massa-effect (zie hieronder: Welke soorten geluiden zijn er?).

Ze verschillen van de akoes- tische correctietechnieken, die tot doel hebben de nagalm van een ruimte te wijzigen door toevoeging van absorberende oppervlakken. In dit advies worden slechts enkele opties genoemd die vaak in Brusselse woningen worden toegepast.

Volledige oplossing, met zwevende vloer op balken

Deze renovatietechniek, goed aangepast aan de Brusselse context, biedt volgende voordelen:

• zorgt voor een efficiënte isolatie zowel tegen luchtgeluiden als tegen contactgeluiden;
• verhoogt het vloerniveau bijna niet. Tot 4 cm stelt het schaven van de onderkant van de deuren geen probleem, en de eventuele kleine trede is onzichtbaar;
• geeft toegang tot de balken, in geval deze verstevigd moeten worden;
• beschermt de plafonds met sierlijsten;
• maakt hergebruik van de bestaande vloer mogelijk.

1

2

3

4

Hoe te werk gaan?

1

2

3

4

1. Demonteer de bestaande vloer (met zorg, als u hem wil hergebruiken).
2. Controleer de luchtdichtheid van het plafond van de benedenverdieping (maak de spleten dicht, verwijder de ingebouwde spots).

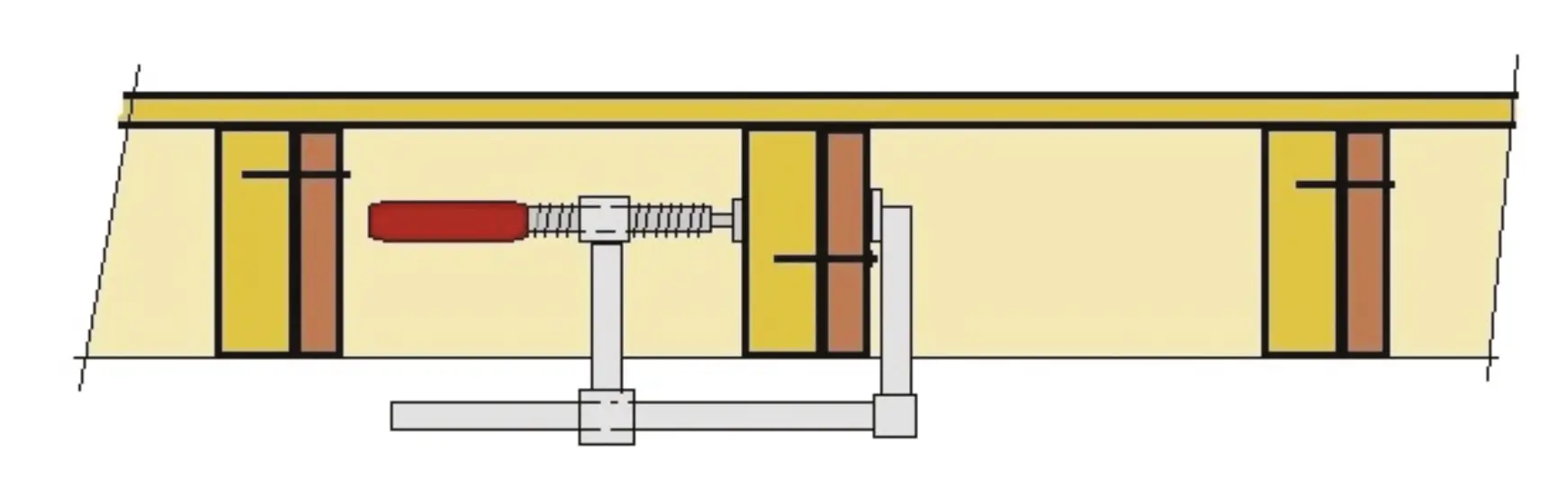

3. Verstevig zo nodig de vloerstructuur. Deze operatie corrigeert tegelijkertijd een eventuele doorbuiging van de vloer (mettertijd en door herhaalde belasting is het midden van het stuk dikwijls verzakt) en maakt het oppervlak terug vlak.

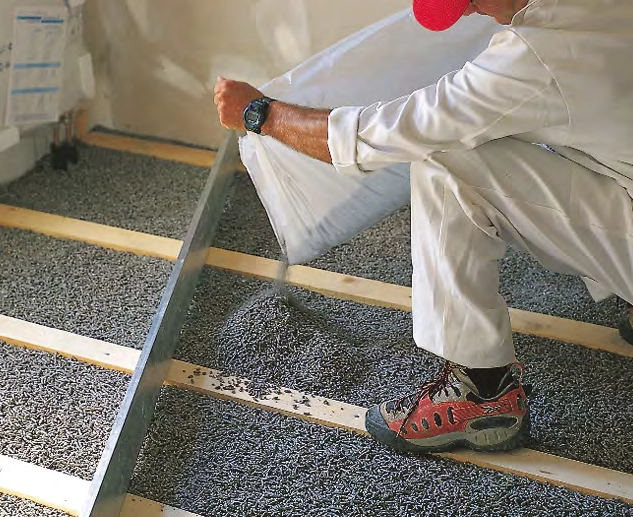

4. Plaats een absorberend materiaal tussen de balken, in een rol of los. Om de efficiëntie te verhogen beveelt het WTCB (Wetenschappelijk en Technisch Centrum voor het Bouwbedrijf) aan om vóór de plaatsing van absorberend materiaal een grindlaag te leggen. Deze techniek moet voorbehouden worden voor de gevallen waar een nieuw plafond wordt geplaatst, omdat men zeker moet zijn dat het plafond bestand is tegen het gewicht van het grind.aakt het oppervlak terug vlak.

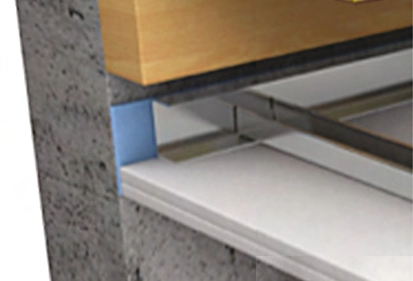

5. Men legt stroken, uit een soepel ontkoppelingsmateriaal gesneden, aan de rand langs de muren en rond de leidingen die door de vloer lopen.
6. Op de balken worden noppen of dempende stroken aangebracht.

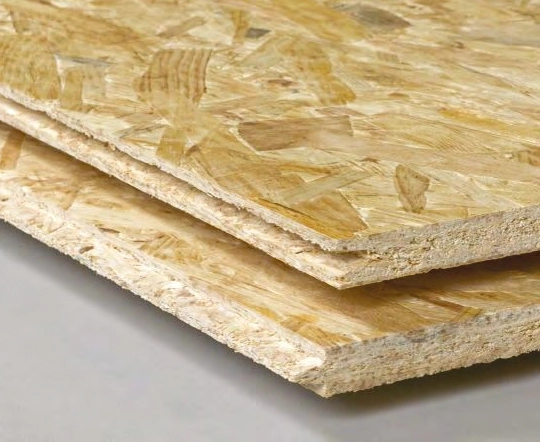

7. De zwevende vloer wordt gerealiseerd door de vloerpanelen op de balken te plaatsen zonder bevestigingen erin aan te brengen. In de praktijk gebruikt men OSB panelen van 22 mm dik in een ploegverbinding (op elkaar gelijmd) die een zeer resistente draaglaag vormen. Men kan ook, om het gewicht te verhogen ter verbetering van de geluidsisolatie, nog gipsvezelplaten aan de OSB panelen toevoegen (18 mm OSB is dan voldoende). Gipsvezel mag niet alleen geplaatst worden omdat hij niet zelfdragend is.
8. Men legt de vloerbedekking die ook de muren en leidingen niet mag raken. De parketleggers raden aan om de vloer op een dunne onderlaag te leggen, maar hij mag in de OSB genageld worden doorheen deze onderlaag, die moet voorkomen dat de vloer piept of kraakt.
9. De plinten worden geplaatst, waarbij ervoor gezorgd wordt dat de muren en de bedekking elkaar niet opnieuw raken. Om dit te bereiken, plooit men de soepele ontkoppelingsstroken om de vloerbedekking vooraleer de plinten te plaatsen, en men eindigt met een siliconelint met aangepaste kleur. Noteer dat herstel van contact door het plaatsen van kasten of andere meubels moet vermeden worden: als de meubels op de zwevende vloer staan, hebben ze geen rechtstreeks contact met de muren en het plafond; als ze op trilvaste noppen staan (dat wil zeggen gemaakt van geluiddempend materiaal), kunnen ze in de muur bevestigd worden.

Zwevende vloer op bestaande vloer

Hier wordt de zwevende dekvloer rechtstreeks op de bestaande vloersteen of vloer gelegd. Deze techniek behandelt enkel de contactgeluidsisolatie; ze heeft weinig effect op de luchtgeluiden. De techniek kan aangevuld worden met het plaatsen van een verlaagd akoestisch plafond.

Gegoten dekvloer

1

2

3

In het geval van een gegoten dekvloer moet het geluiddempend materiaal absoluut een doorlopende laag vormen. Als het cement ook maar door de minste spleet sijpelt, functioneert de dekvloer

Droge dekvloer

1

2

3

In het geval van een droge dekvloer moet het geluiddempend materiaal niet doorlopend zijn, stroken of noppen functioneren nog beter.

Aandachtspunten

• Als de dekvloer of bestaande vloer een doorbuiging of oneffenheden vertoont, moet eerst een laag egalisatiekorrels aangebracht worden.
• De ontkoppelingsstroken moeten zorgvuldig aan de rand langs de muren en rond de leidingen geplaatst worden.

1

2

3

4

1

2

• Voor de keuze van geluiddempende materialen en ontkoppelingsmaterialen, lees hieronder het hoofdstuk dat aan hen is gewijd.
• De aanbevelingen die in de volledige oplossing betreffende de vloerpanelen, de bedekking en de plinten (punten 7, 8 en 9) gegeven worden, gelden ook hier.

Verlaagd akoestisch plafond

Een verlaagd plafond is samengesteld uit gipsplaten die op een metalen structuur zijn geschroefd. Het wordt onder de vloerbalken of onder een bestaand plafond geplaatst.

Om akoestisch te zijn moet het een absorberend materiaal bevatten en moeten de metalen structuur en de (zware) platen van het gebouw ontkoppeld zijn met behulp van soepele elementen.

Een verlaagd akoestisch plafond behandelt vooral de luchtgeluiden; het geeft zelden voldoening tegen contactgeluiden.

1

2

3

4

5

Aandachtspunten

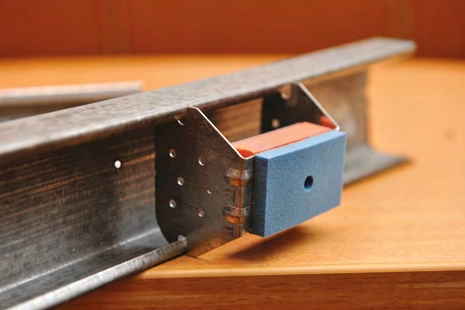

• De metalen rails zijn niet rechtstreeks in de muren verankerd maar door een soepele strook. De buigzaamheid van de rails, loodrecht op de schroeven, maakt het veerkrachteffect mogelijk ondanks de aanwezigheid van de schroeven.
• In het geval van grote belastingen worden metalen hangstaven bijgevoegd. Onder een vloersteen in beton gebruikt men trilvaste beugels.
• Het absorberend materiaal kan tussen de balken vastgeklemd of op de metalen structuur geplaatst worden.
• Om voldoende massa te bekomen gebeurt de afwerking met minstens twee diktes van gips of gipsvezel zonder star contact met de muren of eventuele leidingen. De doorgang van een elektriciteitsdraad vormt geen probleem, maar de opening rond de draad moet opnieuw dichtgemaakt worden. Noteer dat de gips- of gipsvezellagen het naleven van de vereisten voor brandweerstand mogelijk maken.
• De voeg aan de rand wordt met siliconemastiek en niet met gips gerealiseerd.

Wat moet de brandweerstand zijn voor geluidsisolatie in een huis met appartementen in Brussel?

De brandweerstand is het vermogen van een bouwelement om bij een brand gedurende een bepaalde tijdsduur zijn draagvermogen, zijn vlamdichtheid en/of zijn thermische isolatie te bewaren. Ze wordt uitgedrukt in minuten (tijd die de evacuatie van de bewoners toelaat).

De DBDMH (Dienst voor Brandbestrijding en Dringende Medische Hulp van het Brussels Hoofdstedelijk Gewest) eist meestal een brandweerstand van 60 minuten tussen de appartementen of met de gemeenschappelijke delen. De brandweerstand van een vloer wordt beschouwd van beneden naar boven, waarbij het plafond deze garantie moeten kunnen bieden.

Gips (en gipsvezel) is onbrandbaar en heeft een uitstekend brandgedrag: tijdens een brand komen geen toxische producten vrij maar wel waterdamp die het opstijgen van de temperatuur vertraagt, en zo actief bijdraagt tot het vertragen van de brandverspreiding.

Welke gipsdikte garandeert een brandweerstand van 60 minuten?

In het algemeen: 2 x 15 mm

Soms: 2 x 12,5 mm (ou 2 x 10 mm gipsvezel)

Verbeterde platen laten toe de weerstand te bereiken met minder dikte en massa; ze genieten niet de voorkeur wanneer men tegelijkertijd de geluidsisolatie wil verbeteren.

De brandweerstand is niet alleen afhankelijk van de platen, maar ook van het systeem waarin ze worden toegepast (structuur, vulling, voegen). In alle gevallen moet de uitvoering in overeenstemming zijn met de aanbevelingen van de fabrikanten; ze zullen u zo goed mogelijk adviseren over hun systemen en producten die de eisen van geluidsisolatie en brandweerstand verenigen.

Noteer dat de DBDMH meestal eist dat het absorberend materiaal dat in een verlaagd plafond ingevoegd wordt, en dat brandwerend moet zijn, steenwol is.

Stedenbouw

Adviezen

Welke brandpreventiemaatregelen moeten worden toegepast bij de verdeling van een huis?

Hoe kan lawaai van technische installaties worden beperkt?

Technische uitrustingen

De verwarmingsketels, pompen, ventilatoren, liftmachinerie en mechanismen van garagepoorten veroorzaken lawaai en trillingen. Om hun verspreiding in het gebouw te vermijden kan u, telkens dit mogelijk is:

• modellen kiezen die weinig lawaai maken en goed afgesteld zijn;
• de uitrustingen plaatsen in de lokalen die zo ver mogelijk van de leefruimten verwijderd zijn;
• deze lokalen isoleren;
• de uitrustingen ver van de kamerhoeken installeren
  en ze in de zwaarste muren vastmaken;

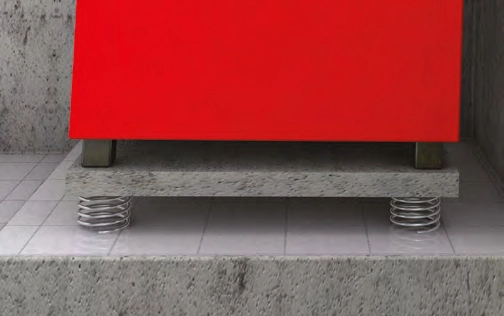

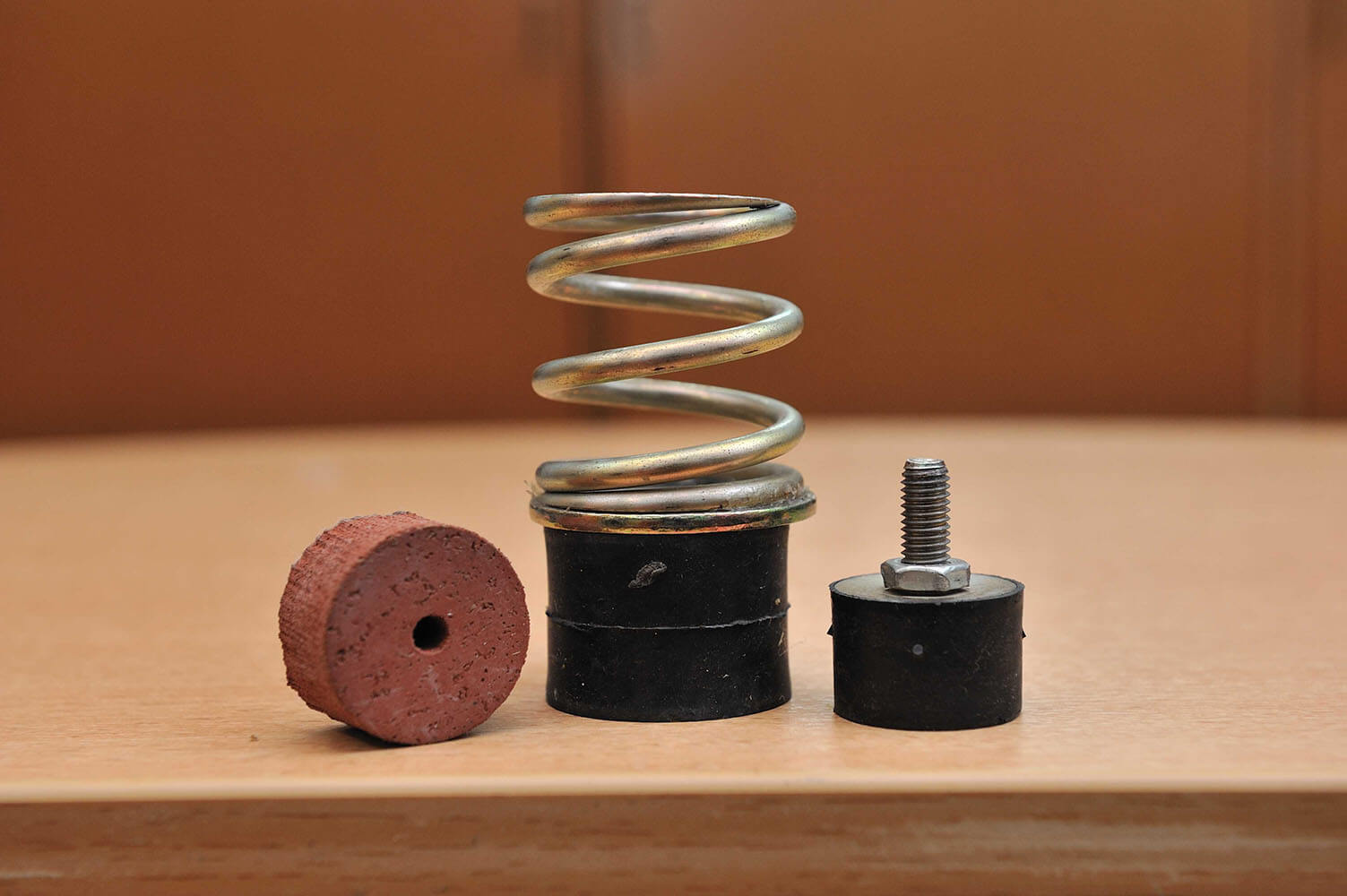

• ze op trilwerende sokkels of via trilwerende bevestigingen plaatsen.

Sanitaire uitrustingen

Om geluidstransmissie door contact te voorkomen kunt u wastafels, douches en badkuipen op rubberen ringetjes of trilwerende blokjes plaatsen, en een siliconevoeg tussen het sanitaire toestel en de tegels aanbrengen.

1

2

3

Leidingen en buizen

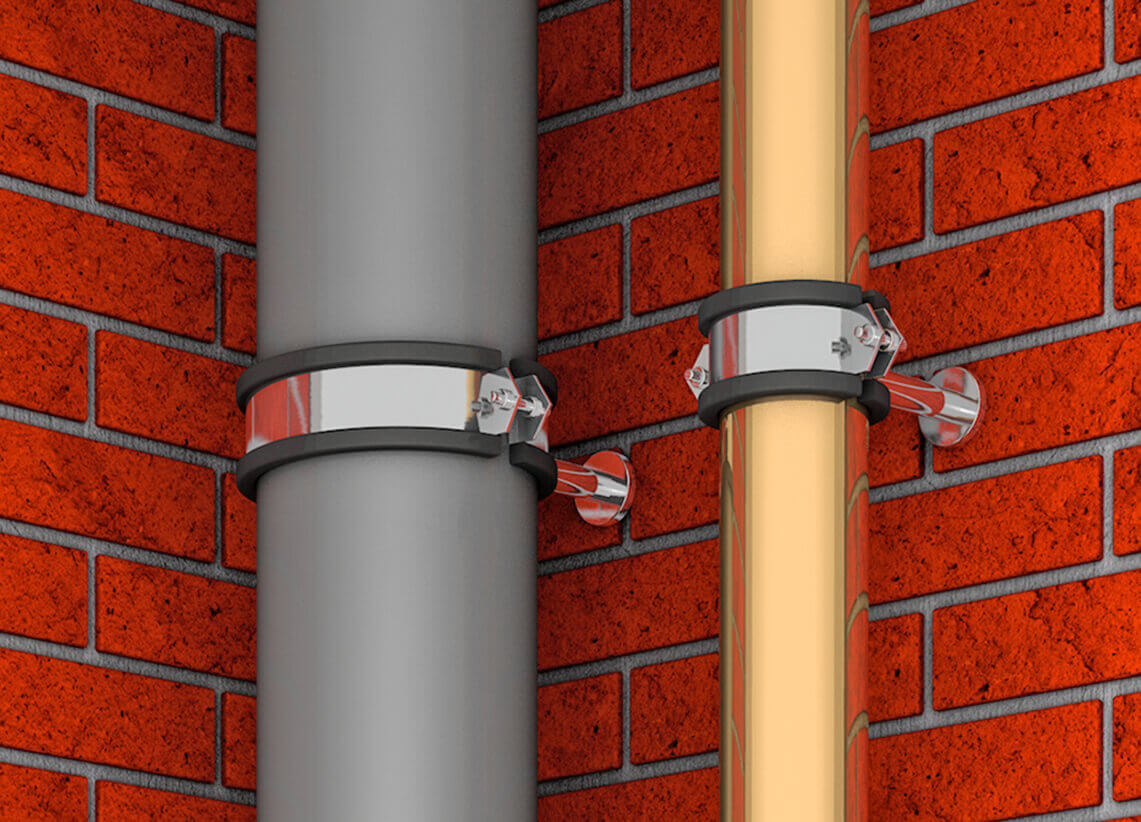

Als men geen voorzorgen neemt, verspreiden de vloeistof-en gasleidingen en de ventilatiekanalen het lawaai alsook de trillingen van de installaties waarop ze aangesloten zijn door het gebouw. Ze kunnen ook het lawaai, op hen overgebracht door contact met een vloer, een muur of een ander gebouwelement, over een grote afstand overdragen. Om deze overlast te beperken:

• veranker ze niet in de muren;

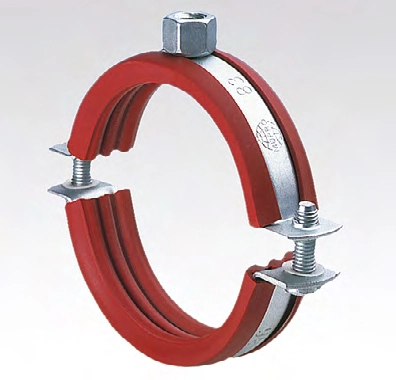

• bevestig ze door middel van trilvaste moffen en voeg overal waar ze in contact kunnen komen met een gebouwelement, een soepel ontkoppelingsmateriaal in;
• breng ze samen in geïsoleerde kasten;
• dicht de wanddoorvoeringen goed af, voeg een zwaar en soepel materiaal in;
• vermijd elke plotselinge verandering van richting, diameter, debiet, snelheid, druk;
• installeer geluiddempers in de luchtaanvoer- en luchtverversingsleidingen, zo dicht mogelijk bij de ventilator;
• dimensioneer de ventilatie-inrichtingen om de luchtsnelheid te beperken en houd rekening met de belastingsverliezen;
• kies goed afgestelde geluidsdempingsmonden.

1

2

3

4

Welke geluiden zijn storend?

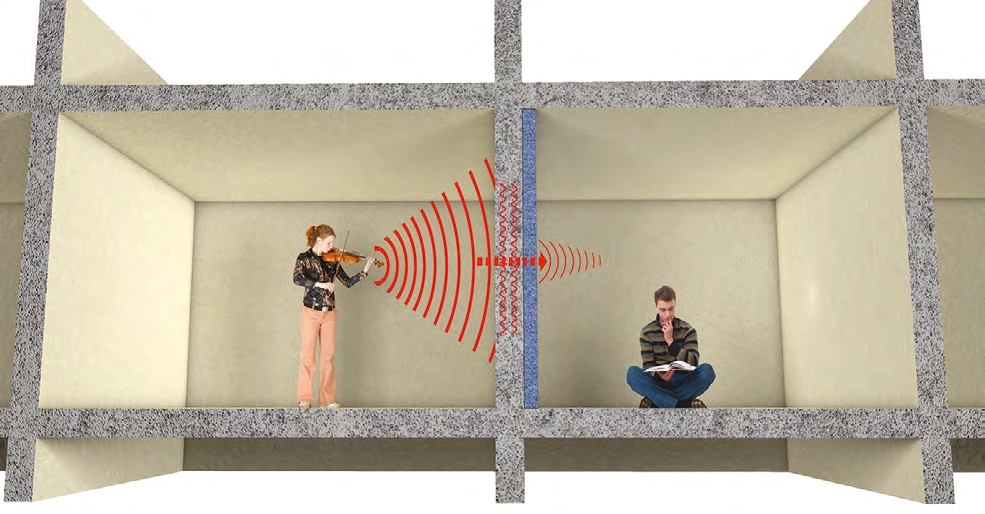

De luchtgeluiden

Een luchtgeluid wordt voortgebracht door een geluidsbron waarvan de energie in
de vorm van trillingen aan de omringende lucht wordt overgedragen (stem, televisie, muziek). Het verspreidt zich van de ene verdieping naar de andere door de elementen van de scheidingswand te doen trillen en wordt zonder onderscheid langs onder of langs boven behandeld (noteer dat een deel van het geluid door de muren kan worden overgedragen, en nog meer als het lichte muren zijn, waardoor in sommige gevallen ook deze muren behandeld moeten worden).

Om zich tegen luchtgeluiden te isoleren past men de twee grote principes van geluidsisolatie toe:

De massawet

De geluidsisolatie van een wand is beter naarmate hij dikker is en samengesteld uit zware materialen.

De globale akoestische prestatie van een wand (muur of vloer) wordt door zijn zwakste elementen bepaald. Daarom dient men ervoor te zorgen dat de homogeniteit van de wandmassa en zijn luchtdichting gewaarborgd wordt (geen ingebouwde spots bijv.).

Het massa-veer-massa-effect

Twee ontkoppelde massa’s, dat wil zeggen zonder star contact met elkaar, isoleren beter dan een massa van dezelfde totale dikte. De ontkoppeling van de twee massa’s lost de geluidsenergie op. Op dit principe zijn de meeste akoestische systemen gebaseerd.

Diagram hiernaast: prestaties van geluidsisolatie volgens de massawet en het massa-veer-massa-effect – voorbeeld voor een muur in massieve betonblokken

Hoe groter de massa’s en hoe groter de afstand ertussen, hoe efficiënter het systeem.

1

2

3

1

2

In het systeem met zwevende vloer op balken vormt het plafond de eerste massa en de vloerpanelen de tweede. De massa’s worden gescheiden door de hoogte van de balken, met name meestal 18 tot 20 cm, wat een efficiënte afstand is.

De ontkoppeling (veereffect) tussen de massa’s gebeurt hier door:

• de dempende elementen op de balken;
• de soepele ontkoppelingsstroken aan de rand.

Het absorberend materiaal vormt op zich geen geluidsisolerend materiaal, maar draagt bij aan de geluiddemping in het massa-veer-massa- systeem en verhindert een resonantieverschijnsel tussen de massa’s, dat de prestaties van het systeem zou verminderen.

Om zich tegen luchtgeluiden te isoleren, is een verlaagd akoestisch plafond ook een efficiënte oplossing.

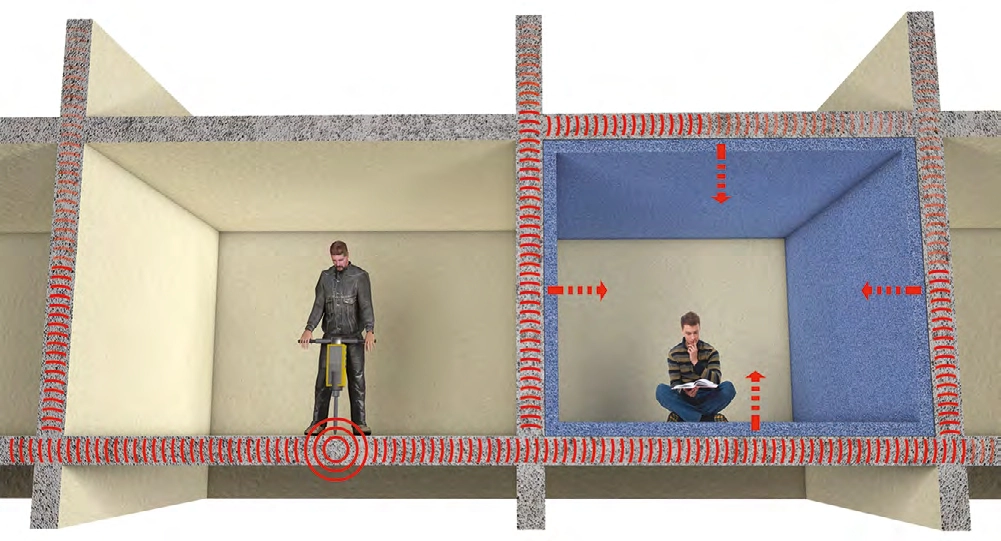

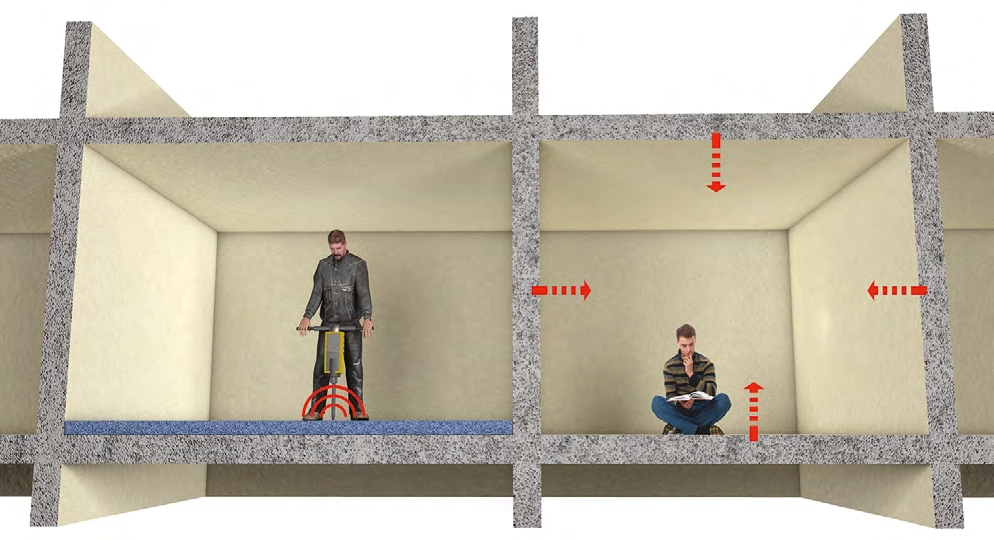

De contactgeluiden

Een contactgeluid wordt voortgebracht door een schok of door een rechtstreeks contact tussen een geluidsbron en een bestanddeel van het gebouw (loopgeluid, verplaatsing van voorwerpen, trillingen van machines…). Het verspreidt zich in heel de gebouwstructuur, soms over een grote afstand, en kan zich naar de andere lokalen verbreiden via alle wanden die een star contact (rechtstreeks contact tussen twee harde lichamen) hebben met het gebouwelement dat de schok ontvangen heeft.

Men doet het starre contact verdwijnen door een soepel materiaal (dempend of ontkoppelend) te plaatsen tussen de bron van geluidsemissie en het gebouw. Concreet vertaalt zich dat in de uitvoering van een zwevende vloer.

Wanneer niet aan de bron kan ingegrepen worden, geven de aannemers soms het advies om een verlaagd akoestisch plafond te plaatsen in het bovenappartement.

Let op, ook al is dit laatste efficiënt tegen luchtgeluiden, het zwakt slecht één component van de contactgeluiden af. De andere wanden brengen deze ook over, en des te gemakkelijker naarmate de wanden dun en licht zijn. Als de plaatsing van het verlaagd akoestisch plafond niet volstaat om het lawaai tot een bevredigend niveau te verminderen, dan moeten ook de dunste wanden behandeld worden, en soms alle wanden tot het realiseren van het “doos in de doos” -principe.

Welke materialen en dikte moeten gekozen worden voor geluidsisolatie?

De absorberende materialen

Ze zijn soepel, met een geringe of gemiddelde densiteit. Hun structuur is wolachtig of schuimig, dit wil zeggen dat de poriën met elkaar in verbinding staan en dat de lucht tussen de vezels kan circuleren.

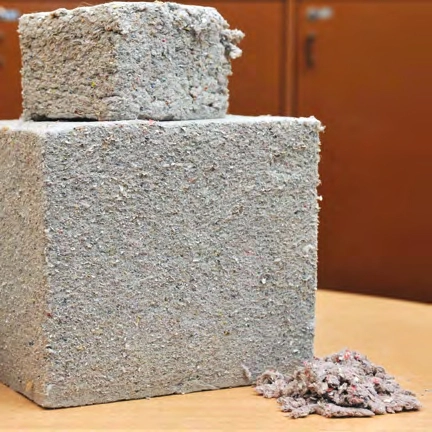

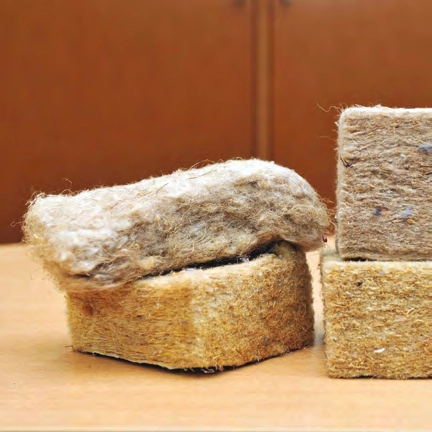

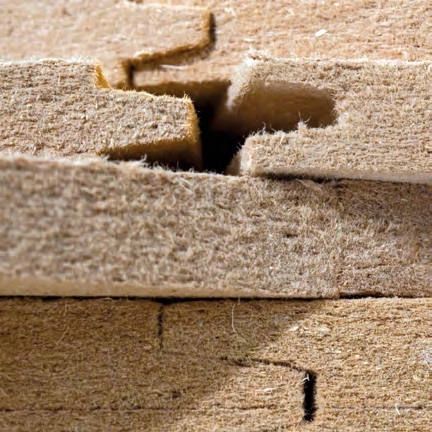

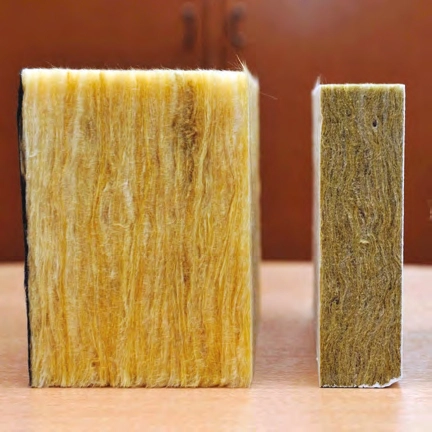

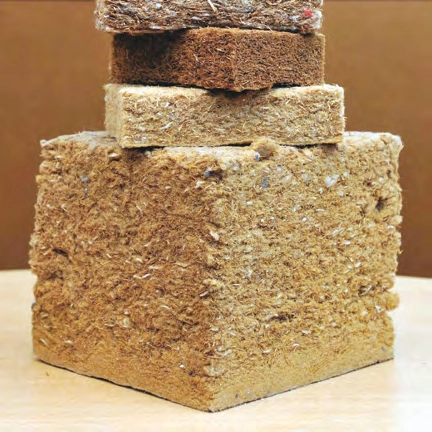

Wol

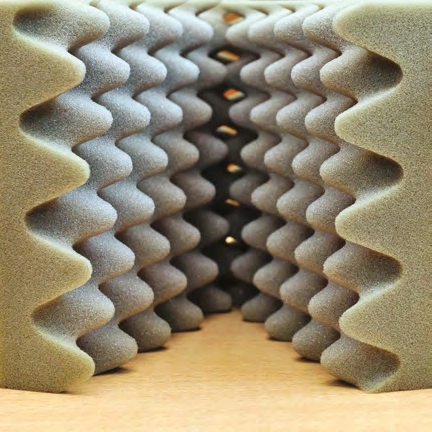

Schuim met open cellen

Alle geluidsabsorptiematerialen isoleren ook thermisch. Het omgekeerde geldt niet: thermische harde isolatiematerialen kunnen de geluidsisolatie verminderen.

De dempende materialen en ontkoppelingsmaterialen

Wanneer ze tussen twee harde lichamen worden ingelast, nemen ze het starre contact tussen hen weg en dempen ze de geluidstrillingen.

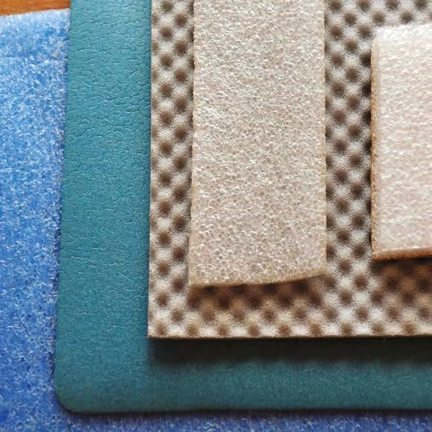

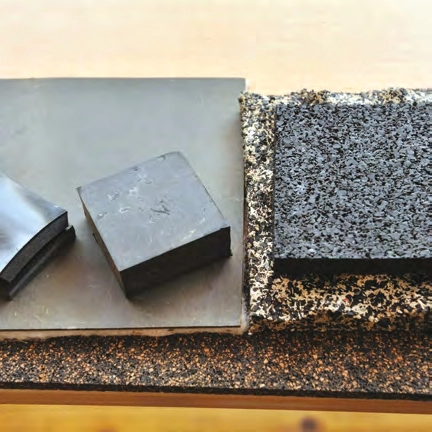

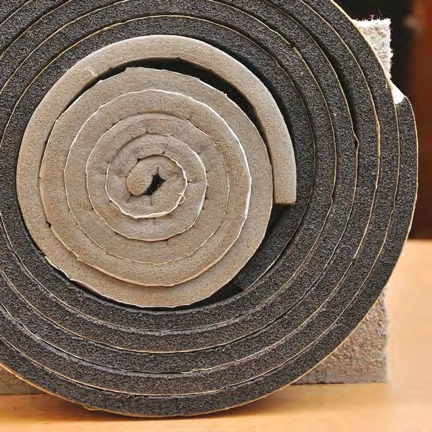

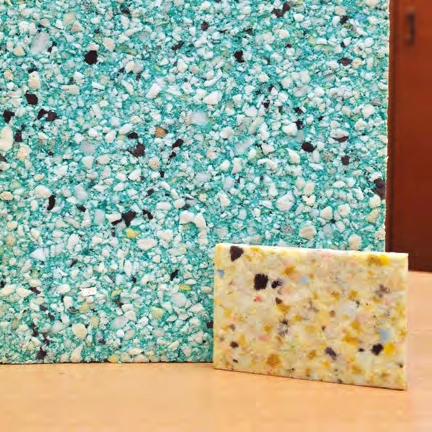

De soepele materialen met gesloten cellen

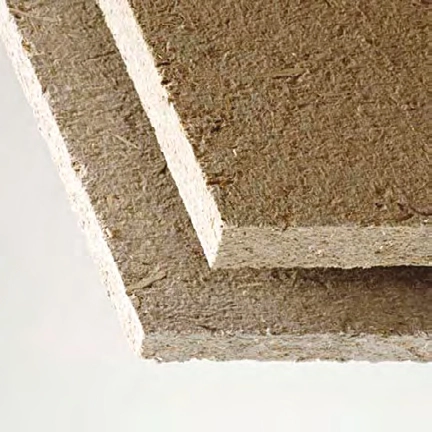

De halfstijve wollige materialen met hoge densiteit (HD)

Men maakt een onderscheid tussen de dempende materialen die onder de belasting van de vloer geplaatst worden en die een verplettering moeten weerstaan zonder verlies van hun kwaliteiten (dit wordt veerkracht genoemd), en de soepele ontkoppelingsmaterialen die een star contact moeten verhinderen maar geen verplettering ondergaan.

De keuze en de dikte van het dempend materiaal worden aangepast:

• aan het soort overlast: hoe veerkrachtiger en hoe dikker de materie, hoe beter de isolatie tegen geluiden van lage frequenties, die dikwijls het meest storend zijn;
• aan het gewicht van de lagen die op het materiaal aangebracht worden: de zeer elastische materialen zijn zeer efficiënt onder zware vloerpanelen maar kunnen een “trampoline-effect” uitlokken onder lichtere panelen;
• aan de regelmatigheid van de onderlaag: de soepele laag mag niet geperforeerd worden, zelfs niet in precieze gevallen. Bijgevolg moet, als de onderlaag niet glad is, de soepele laag dikker zijn.

1

2

Er kunnen ook andere vormen van geluidshinder voorkomen in de woningen, en andere technische oplossingen kunnen afgestemd worden op de specifieke eisen van uw woning. Vraag gerust advies aan onze begeleidingsdienst.

Aandachtspunten voor geluidsisolatie

Besteed aandacht aan de details

Eén contactpunt is voldoende om het systeem te laten falen! Zorg ervoor dat noch de vloerplaten noch de vloerbedekking (met uitzondering van een tapijt) op enig punt de muur raken. Ze moeten ook gescheiden zijn van plinten, leidingen en alle apparatuur die opnieuw stevig contact zou kunnen maken, zoals een radiator of meubelstuk.

1

2

3

4

1

2

Doe een beroep op professionelen

Gezien het belang van de details is het noodzakelijk om het werk toe te vertrouwen aan een aannemer met ervaring in akoestiek. Als dit niet mogelijk is, vraag dan een geluidstechnicus om toezicht te houden op het werk, zodat hij eventuele fouten in de uitvoering tijdig kan opsporen. En aarzel niet om ons advies te vragen over offertes.
